모터 구동 패키지
모터 제어 학습,
인버터 테스트 및 실시간 개발을 위한 올인원 플랫폼.
모터 드라이브 패키지란 무엇인가요?
모터 구동 패키지 모터 구동 패키지는 모터 제어 개발에 필요한 제어 시스템(컨트롤러/통합 개발 환경/모터 제어 소프트웨어*)과 구동 회로(인버터/MG 세트 또는 실시간 시뮬레이터)를 비롯해 모든 필수 문서와 매뉴얼을 포함하는 통합 플랫폼입니다.
*영구자석 동기 모터용
고객은 단상 100VAC 전원만 준비하면 됩니다. 사양 요구 사항, 시스템 설계 또는 제어 설계 등을 고민할 필요 없이, 시스템은 배송 즉시 가동할 수 있습니다.
제품 개요
이 패키지에 포함된 제어 시스템은 PE-Expert4 컨트롤러와 통합 개발 환경인 PE-ViewX로, 전력 전자 산업 분야의 다양한 연구 개발 및 개발 애플리케이션에 널리 활용되고 있습니다. 고성능 DSP를 탑재한 이 시스템들은 기본적인 모터 제어를 숙지한 후, 고급 제어 설계가 필요한 연구 개발 애플리케이션에 활용할 수 있습니다.
이 패키지와 함께 사용되는 구동 회로에는 실물 버전의 경우, 사용자가 모터 제어 동작을 직접 체험해 볼 수 있는 인버터 구성인 PE-인버터/모터(MG-set)가 포함되며, HILS 버전의 경우 Typhoon HIL 실시간 시뮬레이터를 활용합니다.
실물 키트에는 전류 및 전압 센서가 장착된 미니 인버터와 인코더가 탑재된 모터, 그리고 필요한 모든 전원 공급 장치와 배선 재료가 포함되어 있습니다. 간단한 배선 작업만으로도 모터를 구동할 수 있습니다. 또한 안전한 작동 상태를 확인할 수 있도록 투명 커버가 함께 제공됩니다.
HILS 버전을 사용하면 모터 제어 경험이 없더라도 하드웨어 손상 위험 없이 제어 소프트웨어를 개발할 수 있습니다. HILS는 매우 콤팩트하고 안전하여 사무실 책상 위에서 바로 모터 제어 소프트웨어를 쉽게 개발할 수 있습니다.
초보자도 쉽게 사용할 수 있습니다
이 패키지에는 모터 제어 소프트웨어와 설명서가 포함되어 있어, 모터 제어에 대한 사전 지식이 없더라도 모터를 작동하고 제어 프로그램의 동작 원리를 이해할 수 있습니다. 설명서를 읽고 포함된 제어 프로그램을 이해한 후에는, 이 프로그램을 활용하여 모터 제어에 대한 이해를 더욱 심화할 수 있으므로, 이 시스템은 모터 제어를 숙달하기에 이상적입니다.
For Engineers Learning Motor Control
- 모터 제어 소프트웨어를 사용하여 실제 모터를 구동함으로써, 사용자가 모터 제어 동작을 직접 체험하고 이해할 수 있도록 합니다.
- 모터의 전압, 전류 및 위상 신호를 실시간으로 측정하여 제어 알고리즘에 대한 이해를 높입니다.
Those looking to use the system for development
- 모터 제어 소프트웨어에서 반송파 주파수, 제어 이득 및 기타 매개변수를 조정해 보세요. 이러한 변경 사항이 모터의 동작과 반응성에 어떤 영향을 미치는지 실시간으로 확인해 보세요.
- 모터 제어 소프트웨어를 기반으로 제어 소프트웨어를 수정하고 확장하여 개발 속도를 높여보세요.
시스템 구성 예시
Click image to enlarge
모터 제어 소프트웨어 개요
모터 제어 소프트웨어
이 모터 드라이브 패키지에는 모터 제어 연구 개발 분야에서 널리 채택된 모터 제어 소프트웨어가 포함되어 있습니다.
이 모터 제어 소프트웨어는 모터 드라이브 패키지에 포함된 모터 및 인버터에 최적화되어 있습니다.
구매 후, 해당 모터 및 인버터에 맞춰 소프트웨어가 튜닝됩니다.
*보증 범위는 Myway Plus에서 제공하는 모터 구동 패키지로 한정됩니다.
기본 제어 방식: 벡터 제어
- 3상 모터 전류를 회전 좌표계(dq축)로 변환하여 dq축 전류를 제어합니다.
- 외부 제어 루프는 속도 제어 처리를 수행하며, 이는 비교적 낮은 속도에서도 실행될 수 있습니다. 이 처리는 2ms 주기로 수행됩니다.
- 속도 명령값과 현재 속도 사이에서 PI 제어가 수행되며, 이에 따라 전류 명령값이 갱신됩니다.
- 내부 전류 제어 루프는 고속 처리에 필요한 전류 제어를 수행합니다. 이는 100us 주기로 수행됩니다.
- 전류 명령값과 외부 제어 루프를 위해 갱신된 속도 값을 기반으로 PI 제어가 수행되며, 게이트 신호 명령값이 갱신됩니다.
Click image to enlarge
Click image to enlarge
사용 가능한 제어 방법
기본 벡터 방제 외에도, 다양한 기존 방제 방법을 위한 소프트웨어를 추가할 수 있는 옵션이 제공됩니다. 추가할 수 있는 방제 방법은 다음과 같습니다.
120도 사각파 구동
120도 사각파 구동은 60도 간격으로 전류의 방향을 전환하는 모터 제어 기술입니다.
이 도표는 30도에서 90도, 그리고 90도에서 150도 구간 동안의 전류 및 자속의 방향을 보여줍니다.
파란색 화살표는 전류를 나타내고, 빨간색 화살표는 그 결과로 발생하는 자속을 나타냅니다.
모터는 생성된 자기장의 방향에 따라 회전합니다.
각 상의 게이트 신호는 120도 사각파 정류 주기와 동기화되어 120도의 위상차를 두고 출력됩니다. 각 상의 제어 방식은 다음과 같습니다. U상: 30~150° V상: 150~270° W상: 90~210° 각 위상에서 상부 브랜치는 PWM 신호를 출력하고, 하부 브랜치는 올-온(all-on) 신호를 출력합니다. 이는 결과적인 자속의 방향으로 모터를 구동하는 데 사용됩니다.
특수 캐비닛 사양
Click image to enlarge
Operating Environment
Click image to enlarge
Click image to enlarge
센서리스 벡터 제어
센서리스 벡터 제어는 회전 센서를 사용하지 않는 모터 제어 방식입니다.
이를 구현하는 방법은 여러 가지가 있으나, 이 패키지는 전류 추정 오차를 기반으로 한 제어 방식을 사용합니다.
센서리스 벡터 제어 방식은 회전 센서를 사용하지 않기 때문에, 모터의 자속 성분(d축)과 토크 성분(q축)을 정확하게 검출할 수 없습니다. 이 패키지에서 사용하는 전류 추정 오차 방식에서는, dq축 대신 모터의 전압 방정식 추정치를 기반으로 γδ축을 정의합니다.
이 추정에는 모터의 전기자 권선 인덕턴스 값 및 전기자의 저항 값과 같은 매개변수에 대한 사전 지식이 필요합니다. 추정 전류는 모터 작동 중 이러한 모터 고유의 매개변수를 바탕으로 계산됩니다. 인버터의 전류 센서에서 얻은 추정 전류값과 실제 전류값 간의 오차는 피드백 제어에 사용됩니다. 즉, 피드백 제어를 적용하여 dq축을 추정된 γδ축과 일치시킵니다.
PE-ViewX의 주요 기능
Click image to enlarge
PE-ViewX에서 명령값 구성 및 제어 이득 조정
프로그램 실행 중에 PE-ViewX의 인스펙터(Inspector) 창을 사용하여 전역 변수를 모니터링하고 수정할 수 있습니다.
모터 제어 소프트웨어에 설정된 전역 변수에 대한 설명은 매뉴얼에 수록되어 있으며, 각 변수의 의미에 대한 설명도 포함되어 있습니다.
제어 프로그램이 실행 중인 동안 인스펙터(Inspector) 창을 사용하여 속도 명령값, 속도 PI 이득, 전류 PI 이득, 반송파 주파수 및 기타 설정을 조정할 수 있습니다. 이 기능을 사용하면 명령값을 설정하고 제어 이득을 쉽게 조정할 수 있습니다.
Click image to enlarge
PE-ViewX에서 파형 모니터링하기
PE-ViewX의 WAVE 창을 사용하면 프로그램 실행 중에 전역 변수 값을 모니터링하고, 오실로스코프 스타일의 인터페이스에서 실시간 파형을 표시할 수 있습니다.
이를 통해 Inspector 창에서 명령값을 설정하거나 제어 이득을 조정한 후 각 변수의 파형을 쉽게 확인할 수 있습니다.
또한 WAVE 창은 최대 4개의 화면을 표시할 수 있어, 상단부터 하단 순서로 전류 파형, dq축 전류 명령, 변조율, 각도 등을 할당할 수 있습니다.
이 4개의 화면을 활용하면 속도 변화 시의 속도 추적 성능과 전류 제어 동작을 관찰할 수 있을 뿐만 아니라, 오류 발생 시 전류 파형을 교차 확인할 수도 있습니다.
MATLAB/Simulink® 통합 모터 제어 개발
모터 드라이브 패키지용 모터 제어 소프트웨어에 포함된 벡터 제어 기능에는 MATLAB/Simulink 통합 패키지가 포함되어 있습니다.
- MATLAB/Simulink 모델 (전류 제어 부분 전용)
- 생성된 제어 C 코드를 실행하기 위한 플랫폼 소프트웨어
Click image to enlarge
MATLAB/Simulink 통합을 통해 다음 네 가지 간단한 단계로 제어 설계 및 튜닝을 수행할 수 있습니다.
- Simulink에서 제어 모델 설계
- Embedded Coder를 사용하여 제어 C 코드 자동 생성
- PE-ViewX에서 제어 C 코드를 빌드하고 다운로드합니다
- PE-ViewX에서 디버깅하고 매개변수를 튜닝합니다
이를 통해 프로그램 개발에 소요되는 시간을 대폭 단축하여, 여러 제어 전략을 신속하게 평가할 수 있습니다.

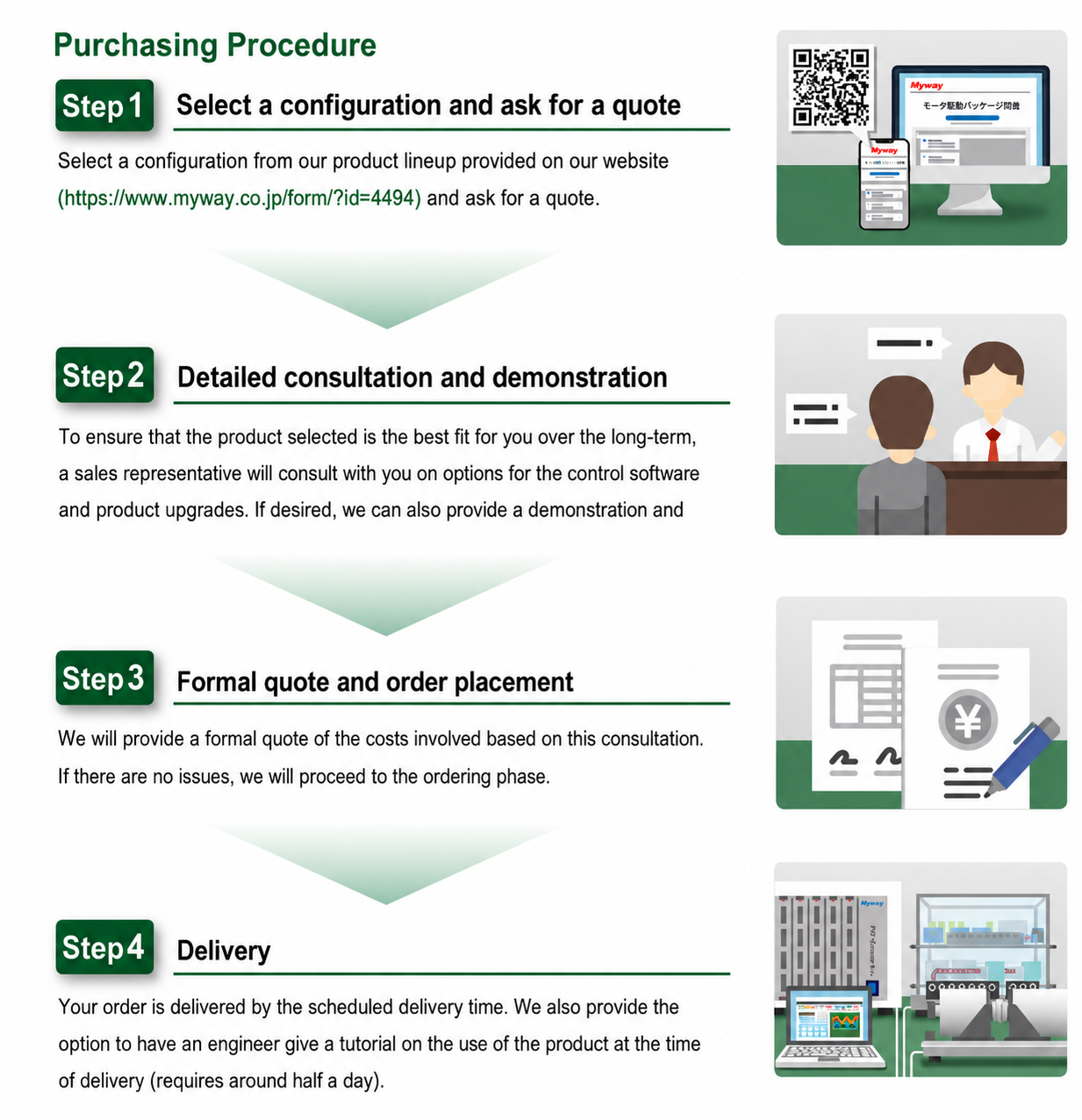

구매 절차
평가부터 도입까지
구성을 선택하고 견적을 요청하고, 상세한 상담과 시연을 받은 후, 정식 견적 및 주문을 진행하며, 엔지니어링 지원과 함께 제품을 수령합니다.
모터 드라이브 패키지를 살펴볼 준비가 되셨나요?
제품 브로셔를 다운로드하거나 엔지니어링 팀에 문의하여 자세한 기술 정보와 평가 지원을 받아보세요.
